墊圈-高強度平墊圈

品名：高強度平墊圈、高強度墊圈、平墊圈、墊圈定制、高強度介子金成高強度平墊圈品名高強度平墊……

產品詳細

品名：高強度平墊圈、高強度墊圈、平墊圈、墊圈定制、高強度介子

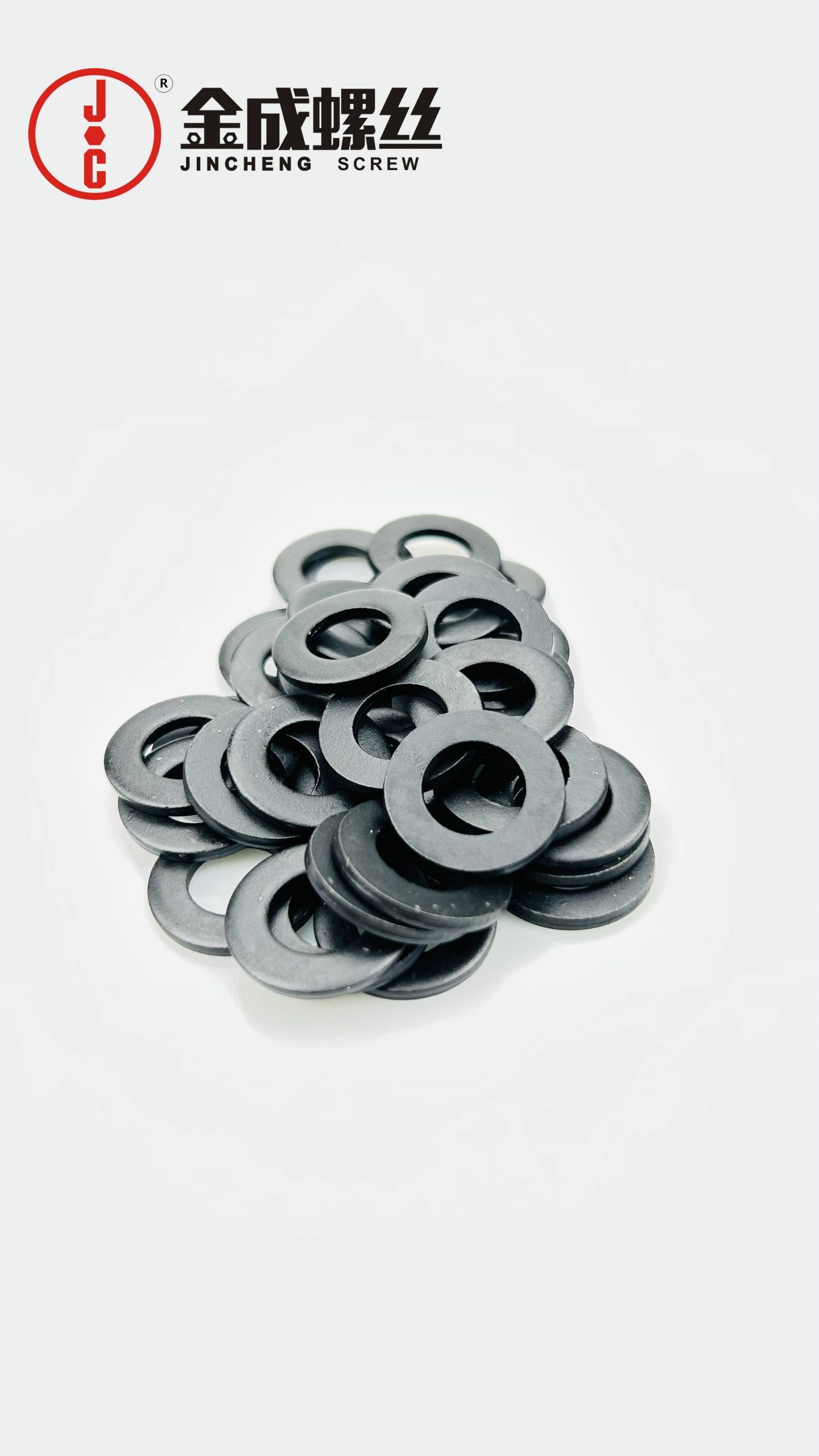

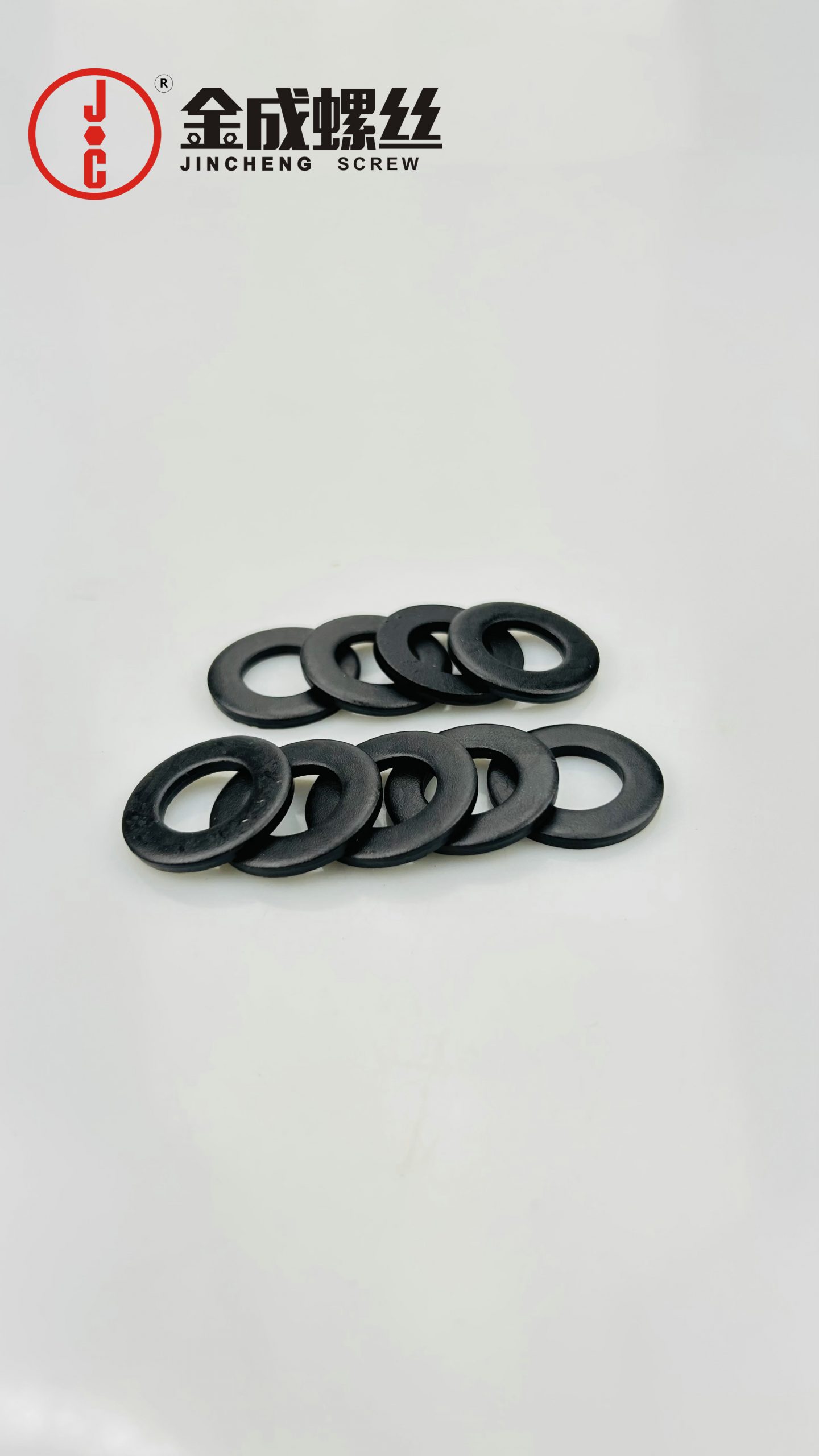

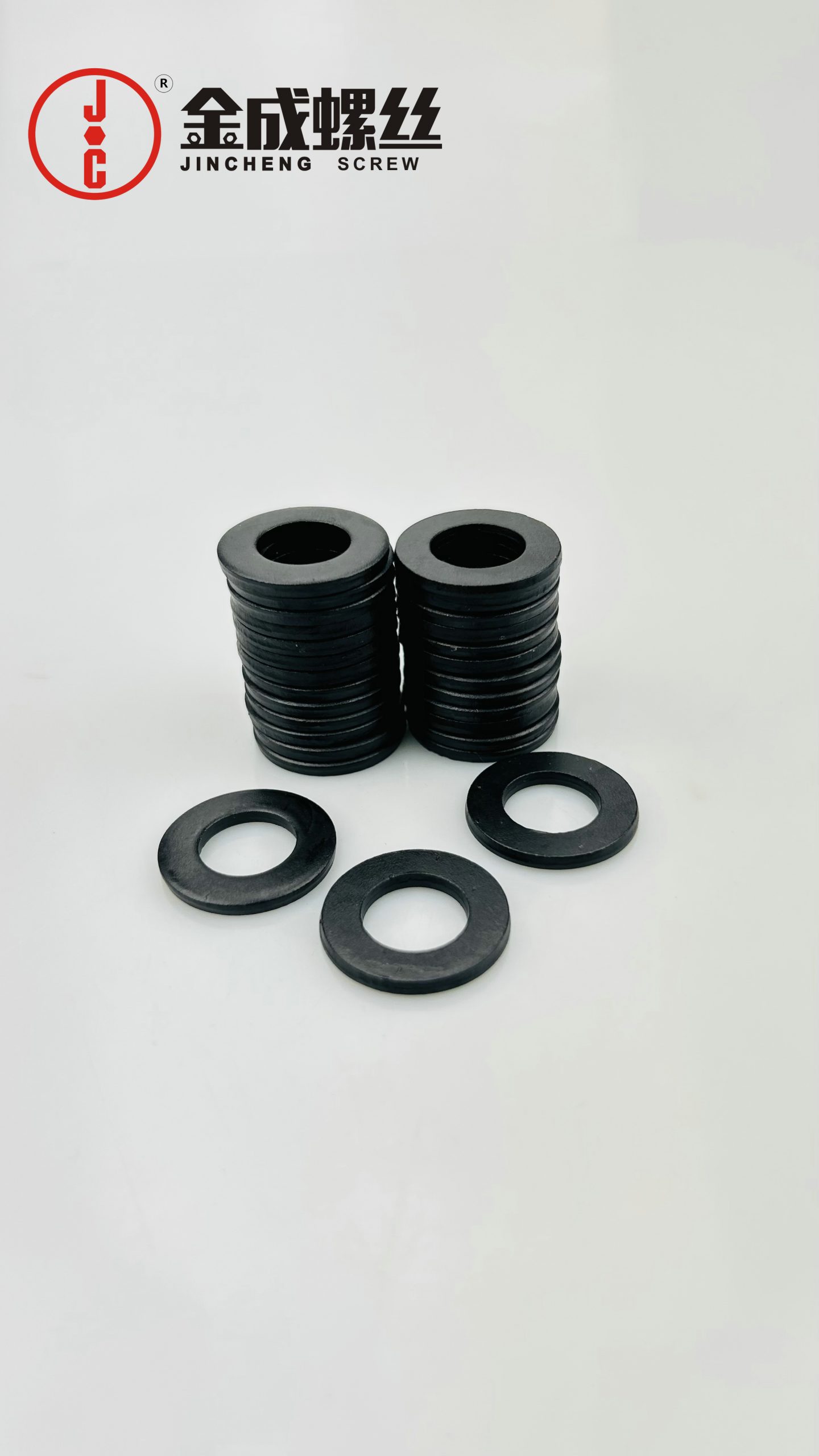

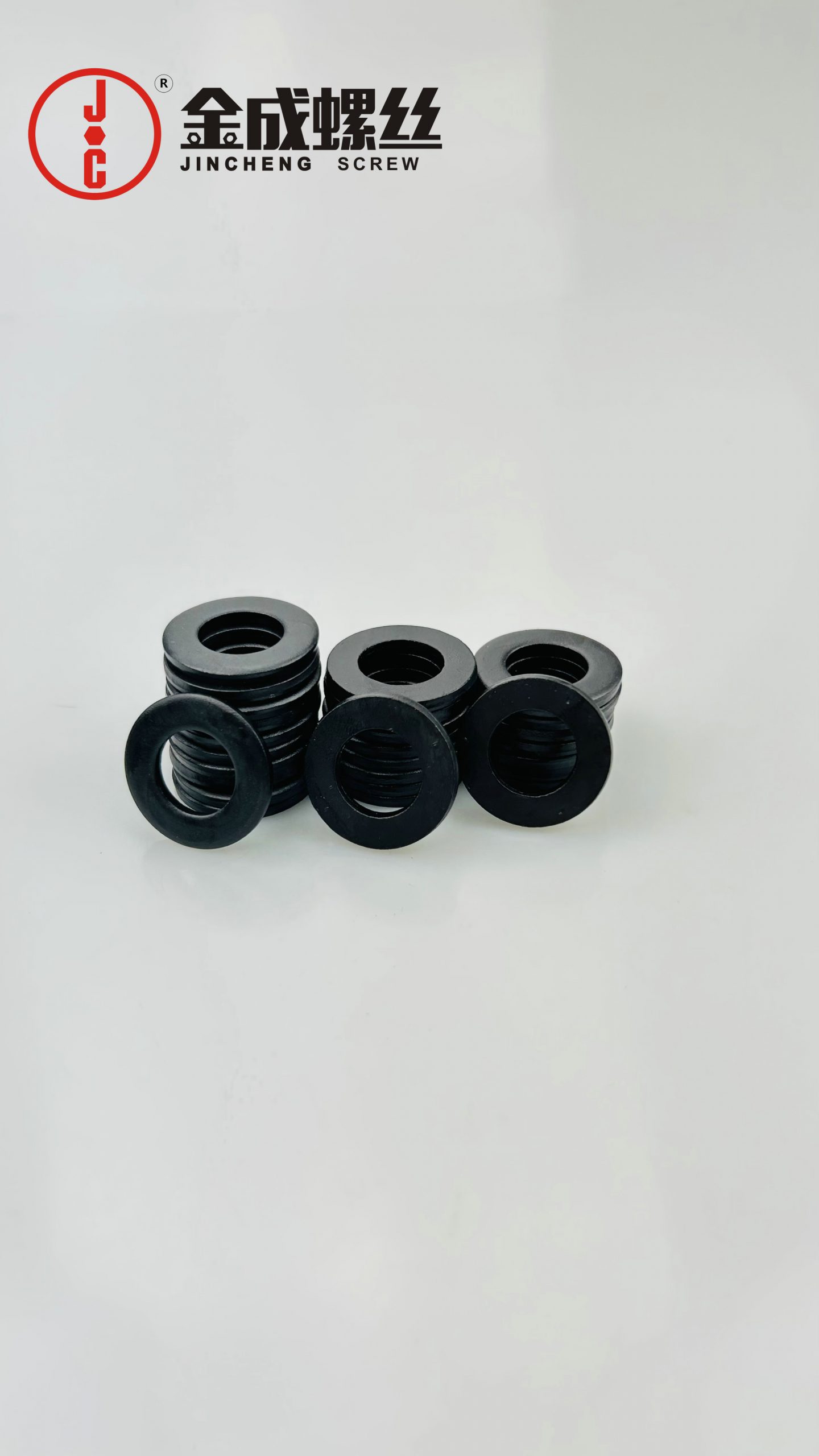

金成高強度平墊圈


品名	高強度平墊圈	材質	100HV/200HV/300HV/10級
標準	GB97/DIN125/GB848	表面處理	發黑
尺寸	公制內孔直徑：M1.6~M64	厚度/外徑	符合國家標準
尺寸	英美制內孔直徑：2#~2"	包裝	金成膠袋/紙箱
產品特點	常用高強度平墊圈均有現貨當日可發貨 / 特殊規格、尺寸、材料、表面處理均可定制

金成高強度平墊圈—公制規格表
DIN 125A—1990 A級平墊圈
內孔直徑 d	d--內孔		dc--外徑		h--厚度		1000支重量KG
內孔直徑 d	最大值 max	最小值 min	最大值 max	最小值 min	最大值 max	最小值 min	1000支重量KG
M1.6	1.84	1.7	4	3.7	0.35	0.25	0.024
M1.7	1.94	1.8	4.5	4.2	0.35	0.25	0.031
M2	2.34	2.2	5	4.7	0.35	0.25	0.037
M2.3	2.64	2.5	6	5.7	0.55	0.45	0.092
M2.5	2.84	2.7	6	5.7	0.55	0.45	0.088
M2.6	2.94	2.8	7	6.64	0.55	0.45	0.127
M3	3.38	3.2	7	6.64	0.55	0.45	0.119
M3.5	3.88	3.7	8	7.64	0.55	0.45	0.155
M4	4.48	4.3	9	8.64	0.9	0.7	0.308
M5	5.48	5.3	10	9.64	1.1	0.9	0.443
M6	6.62	6.4	12	11.57	1.8	1.4	1.02
M7	7.62	7.4	14	13.57	1.8	1.4	1.39
M8	8.62	8.4	16	15.57	1.8	1.4	1.83
M10	10.77	10.5	13.27	13	2.2	1.8	3.57
M12	20	19.48	24	23.48	2.7	2.3	6.27
M14	15.27	15	28	27.48	2.7	2.3	8.62
M16	17.27	17	30	29.48	3.3	2.7	11.3
M18	19.33	19	34	33.38	3.3	2.7	14.7
M20	21.33	21	37	36.38	3.3	2.7	17.2
M22	23.33	23	39	38.38	3.3	2.7	18.3
M24	25.33	25	44	43.38	4.3	3.7	32.3
M26	27.33	27	50	49.38	4.3	3.7	43.7
M27	28.33	28	50	49.38	4.3	3.7	42.3
M28	29.33	29	50	49.38	4.3	3.7	40.9
M30	31.39	31	56	55.26	4.3	3.7	53.6
M32	33.62	33	60	58.8	5.6	4.4	77.4
M33	34.62	34	60	58.8	5.6	4.4	75.3
M35	36.62	36	66	64.8	5.6	4.4	94.3
M36	37.62	37	66	64.8	5.6	4.4	92.1
M38	39.62	39	72	70.8	6.6	5.4	136
M39	40.62	40	72	70.8	6.6	5.4	133
M40	41.62	41	72	70.8	6.6	5.4	130
M42	43.62	43	78	76.8	8	6	183
M45	46.62	46	85	83.6	8	6	220
M48	50.62	50	92	90.6	9	7	294
M50	52.74	52	92	90.6	9	7	284
M52	54.74	54	98	96.6	9	7	330
M55	57.74	57	105	103.6	10	8	431
M56	58.74	58	105	103.6	10	8	425
M58	60.74	60	110	108.6	10	8	472
M60	62.74	62	110	108.6	10	8	458
M64	66.74	66	115	113.6	10	8	492
M68	70.74	70	120	118.6	11	9	586
M72	74.74	74	125	123.4	11	9	626
M76	78.74	78	135	133.4	11	9	749
M80	82.87	82	140	138.4	13.2	10.8	953
M85	87.87	87	145	143.4	13.2	10.8	996
M90	93.87	93	160	158.4	13.2	10.8	1250
M95	98.87	98	163.4	165	13.2	10.8	1300
M100	104.87	104	175	173.4	15.2	12.8	1710
M105	109.87	109	180	178.4	15.2	12.8	1770
M110	114.87	114	185	183.15	15.2	12.8	1830
M115	119.87	119	200	198.15	15.2	12.8	2230
M120	125	124	210	208.15	17.2	14.8	2830
M125	130	129	220	218.15	17.2	14.8	3130
M130	135	134	220	218.15	17.2	14.8	3000
M135	140	139	230	228.15	17.2	14.8	3310
M140	145	144	240	238.15	19.2	16.8	4090
M145	150	149	250	248.15	19.2	16.8	4470
M150	156	155	250	248.15	19.2	16.8	4270
M160	166	165	250	248.15	19.2	16.8	3910

金成高強度平墊圈—美制規格表窄型
ASME/ANSI B18.22.1-1A-1998 A型平墊圈(N)表1A
內孔直徑 d	d--內孔		dc--外徑		h--厚度
內孔直徑 d	最大值 max	最小值 min	最大值 max	最小值 min	最大值 max	最小值 min
6#	0.164	0.151	0.39	0.37	0.065	0.036
8#	0.196	0.183	0.453	0.433	0.065	0.036
3/16	0.227	0.214	0.515	0.495	0.065	0.036
10#	0.265	0.245	0.577	0.557	0.065	0.036

12#	0.265	0.245	0.577	0.557	0.08	0.051
1/4	0.296	0.276	0.64	0.62	0.08	0.051
5/16	0.359	0.339	0.703	0.681	0.08	0.051
3/8	0.421	0.401	0.827	0.805	0.08	0.051
7/16	0.484	0.464	0.937	0.915	0.08	0.051
1/2	0.546	0.526	1.092	1.055	0.121	0.074
9/16	0.609	0.589	1.186	1.149	0.121	0.074
5/8	0.686	0.649	1.342	1.305	0.121	0.074
3/4	0.842	0.805	1.499	1.462	0.16	0.108
7/8	0.968	0.931	1.78	1.743	0.16	0.108
1"	1.092	1.055	2.03	1.993	0.16	0.108
1-1/8	1.28	1.243	2.28	2.243	0.16	0.108
1-1/4	1.405	1.368	2.53	2.493	0.192	0.136
1-3/8	1.53	1.493	2.78	2.743	0.192	0.136
1-1/2	1.655	1.618	3.03	2.993	0.192	0.136
1-5/8	1.795	1.74	3.795	3.74	0.213	0.153
1-3/4	1.92	1.865	4.045	3.99	0.213	0.153
1-7/8	2.045	1.99	4.295	4.24	0.213	0.153
2"	2.17	2.115	4.545	4.49	0.213	0.153
2-1/4	2.42	2.365	4.795	4.74	0.248	0.193
2-1/2	2.67	2.615	5.045	4.99	0.28	0.21
2-3/4	2.94	2.865	5.315	5.24	0.31	0.228
3"	3.19	3.115	5.565	5.49	0.327	0.249
